X-XYZ-LSQ075B-K0060-SQ3
XYZ stage 75 mm travel per axis
7 Day EA
문의
다축 이송장치
Quantum Design · DAU-MMOTIXGS
다축 이송장치
XYZ & Grantry Sytems
자동 광학 검사(AOI), 3D 스캐닝, 현미경 자동 스캔, 레이저 가공, 정밀 조립 로봇, 샘플 자동 위치 결정, 좌표 측정 등에 사용됩니다. XYZ Stage는 3차원 위치 제어가 필요한 응용 분야에, Gantry System은 평면 스캔 및 검사 작업에 적합합니다. 내장 컨트롤러로 복잡한 다축 제어를 간편하게 구현할 수 있습니다.
다축 이송장치XYZ & Grantry SytemsDAU-MMOTIXGSQuantum Design
단위
EA
재고
주문 가능
옵션
12종
가격 범위
옵션별 조건은 주문 옵션에서 확인
가격문의
옵션 선택
옵션명, 설명, 단위, 재고를 확인하세요.
X-XYZ-LSQ150B-K0060-SQ3
XYZ stage 150 mm travel per axis
7 Day EA
문의
X-XYZ-LSM025A-K0061-SQ3
XYZ stage 25 mm travel per axis
7 Day EA
문의
X-XYZ-LSM050A-K0061-SQ3
XYZ stage 50 mm travel per axis
7 Day EA
문의
견적요청 상품
선택한 옵션 0개
상품 설명
XYZ & Gantry Systems는 3축 동시 제어가 가능한 다축 정밀 이송장치입니다. XYZ Motorized Stage는 3개의 선형 스테이지를 조합하여 X, Y, Z 축 방향의 정밀한 위치 제어를 제공하며, Gantry Systems는 XY 평면 이송에 최적화된 구조입니다. 이동 거리는 축당 25mm부터 200mm까지 다양한 옵션으로 제공되며, 컨트롤러와 모터가 내장되어 있어 복잡한 다축 제어 시스템을 간편하게 구축할 수 있습니다.
핵심 규격
- 시스템 타입
- XYZ Motorized Stage, Gantry Systems
- 축 구성
- 3축 (XYZ) 또는 2축 (XY)
- 축당 이동 거리
- 25, 50, 75, 100, 150, 200 mm
상세 규격표
좌우로 밀어 전체 규격을 확인하세요.
상세 규격 표
| 카탈로그넘버 | Model | Description |
|---|---|---|
| DAU-MMOTIXGS-P001E1 | X-XYZ-LSQ075B-K0060-SQ3 | Motorized XYZ stage: 3x X-LSQ075B, 75 mm travel per axis |
| DAU-MMOTIXGS-P002E1 | X-XYZ-LSQ150B-K0060-SQ3 | Motorized XYZ stage: 3x X-LSQ150B, 150 mm travel per axis |

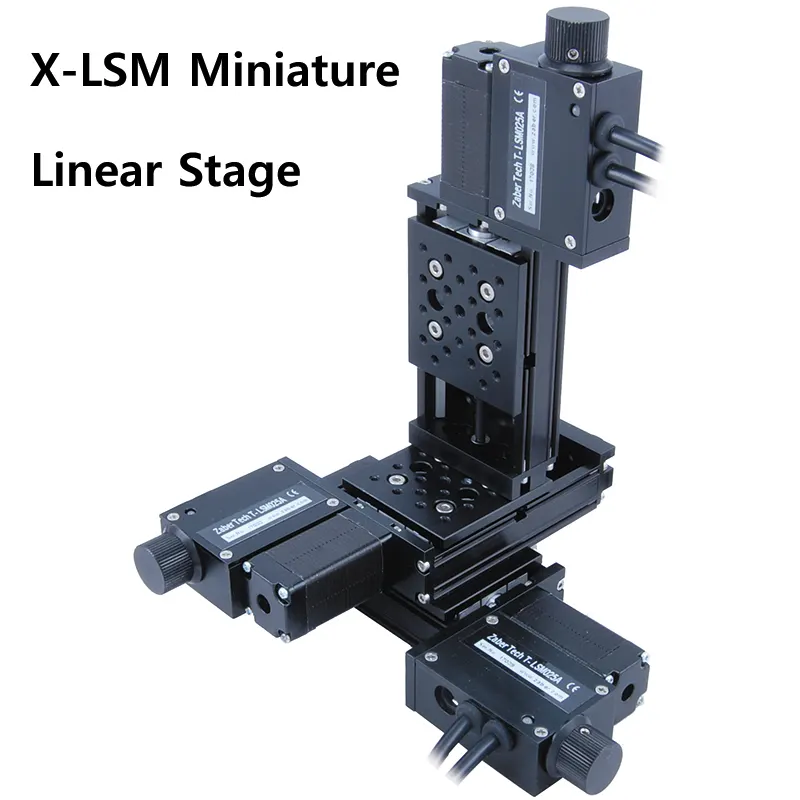

| DAU-MMOTIXGS-P003E1 | X-XYZ-LSM025A-K0061-SQ3 | Motorized XYZ stage: 3x X-LSM025A, 25 mm travel per axis |
| DAU-MMOTIXGS-P004E1 | X-XYZ-LSM050A-K0061-SQ3 | Motorized XYZ stage: 3x X-LSM050A, 50 mm travel per axis |
| DAU-MMOTIXGS-P005E1 | X-XYZ-LSM100A-K0061-SQ3 | Motorized XYZ stage: 3x X-LSM100A, 100 mm travel per axis |
| DAU-MMOTIXGS-P006E1 | X-XYZ-LSM150A-K0061-SQ3 | Motorized XYZ stage: 3x X-LSM150A, 150 mm travel per axis |
| DAU-MMOTIXGS-P007E1 | X-XYZ-LSM200A-K0061-SQ3 | Motorized XYZ stage: 3x X-LSM200A, 200 mm travel per axis |

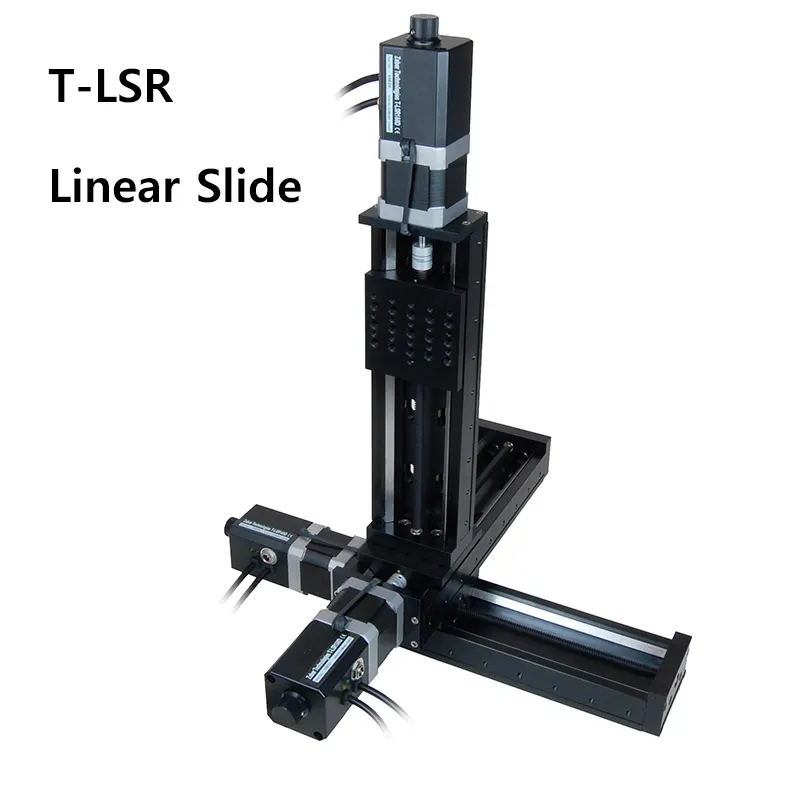

| DAU-MMOTIXGS-P008E1 | T-XYZ-LSR075B-KT04U-SQ3 | Motorized XYZ stage: 3x T-LSR075B, 75 mm travel per axis |
| DAU-MMOTIXGS-P009E1 | T-XYZ-LSR150B-KT04U-SQ3 | Motorized XYZ stage: 3x T-LSR150B, 150 mm travel per axis |
상세 규격 표
| Specification | |||
|---|---|---|---|
| Value | Value | Value | |
| Model | X-LSQ Linear Stages: | X-LSM Miniature Linear Stages: | T-LSR Linear Slides: |
| Feature | XYZ system configured by X-LSQ stages | XYZ system configured by X-LSM stages | XYZ system configured by T-LSR stages |
| Tranvel Range | 75 to 450 mm travel | 25 to 200 mm travel | 75 to 450 mm travel |
| Maximum Centered Load | 20 kg max payload | 10 kg load capacity | 100 N max thrust (vertical axis payload) |
| Speed & thrust | Up to 1 m/s speed and 100 N max thrust (vertical axis payload) | 25 N max thrust (vertical axis payload) | Up to 80 mm/s speed and up to 20 kg payload |
| Mounting devices | Mounts directly in XY and XYZ | Mounts directly in XY and XYZ | Mounts directly in XY and XYZ |
| Combination | Can be combined directly with T-LS stages | Our most compact motorized stage with built-in controllers | Can be combined directly with T-LS stages |
| Available with motor encoders | Yes | Yes | Yes |
상세 규격 표
| 카탈로그넘버 | Model | Description |
|---|---|---|

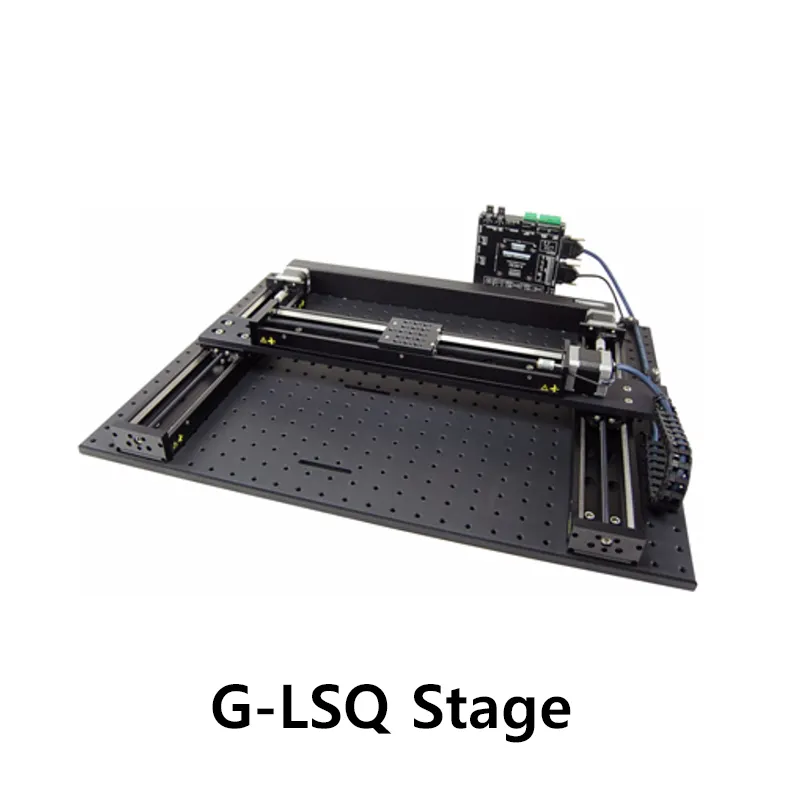

| DAU-MMOTIXGS-P010E1 | G-LSQ150A150A-T4-K0048 | Motorized XY gantry system, 150 mm x 150 mm travel, fine resolution, low speed |
| DAU-MMOTIXGS-P011E1 | G-LSQ300A300A-T4-K0048 | Motorized XY gantry system, 300 mm x 300 mm travel, fine resolution, low speed |
| DAU-MMOTIXGS-P012E1 | G-LSQ450A450A-T4-K0048 | Motorized XY gantry system, 450 mm x 450 mm travel, fine resolution, low speed |
상세 규격 표
| Specification | |
|---|---|
| Value | |
| Model | G-LSQ Stages: |
| Feature | Gantry Systems |
| Built-in Controller | No |
| Recommended Controller | X-MCB2 (48 V) Included |
| Repeatability | < 4 µm |
| Encoder Type | None |
| Maximum Centered Load | 180 N |
| Maximum Cantilever Load | 800 N-cm |
| Guide Type | Roller Bearing |
| Maximum Current Draw | 1200 mA |
| Motor Steps Per Rev | 200 |
| Motor Type | Stepper (2 phase) |
| Motor Rated Current | 1200 mA/phase |
| Motor Winding Resistance | 3.3 ohms/phase |
| Inductance | 2.8 mH/phase |
| Motor Rated Power | 9.6 Watts |
| Motor Connection | D-sub 15 |
| Mechanical Drive System | Precision lead screw |
| Limit or Home Sensing | Magnetic home sensor |
| Axes of Motion | 2 |
| Mounting Interface | M6 threaded holes and 8-32 threaded holes |
| Operating Temperature Range | 0 to 50 degrees C |
| Stage Parallelism | < 100 µm |
| RoHS Compliant | Yes |
| CE Compliant | Yes |
| Tranvel Range | 150x150 ~ 450x450 mm |
| Accuracy | 15 ~ 45 um |
| Maximum Speed | 23 ~ 330 mm/s |
| Maximum Continuous Thrust | 10 ~ 140 N |
배송/설치 가능 지역
코스모랩스는 서울 전 지역, 경기·인천 등 수도권과 부산, 대구, 대전, 광주, 울산, 세종, 청주, 천안, 아산, 전주, 원주 등 전국 주요 연구·산업 지역으로 실험실 장비 납품 상담을 제공합니다.
대형 장비와 설치형 장비는 반입 동선, 엘리베이터, 전원, 배수, 설치 공간을 확인한 뒤 배송/설치 일정을 안내합니다.
서울·수도권 전체 지역 보기
서울 전 지역
강남구, 강동구, 강북구, 강서구, 관악구, 광진구, 구로구, 금천구, 노원구, 도봉구, 동대문구, 동작구, 마포구, 서대문구, 서초구, 성동구, 성북구, 송파구, 양천구, 영등포구, 용산구, 은평구, 종로구, 중구, 중랑구
경기 주요 지역
수원시, 성남시, 의정부시, 안양시, 부천시, 광명시, 평택시, 동두천시, 안산시, 고양시, 과천시, 구리시, 남양주시, 오산시, 시흥시, 군포시, 의왕시, 하남시, 용인시, 파주시, 이천시, 안성시, 김포시, 화성시, 광주시, 양주시, 포천시, 여주시, 연천군, 가평군, 양평군
인천 전 지역
중구, 동구, 미추홀구, 연수구, 남동구, 부평구, 계양구, 서구, 강화군, 옹진군
지방 주요 연구·산업 지역
부산, 대구, 대전, 광주, 울산, 세종, 청주, 천안, 아산, 오송, 오창, 원주, 춘천, 강릉, 전주, 익산, 군산, 여수, 순천, 창원, 김해, 양산, 포항, 구미, 제주
FAQ
XYZ Stage와 Gantry System의 차이는 무엇인가요?
XYZ Stage는 3개의 선형 스테이지를 X, Y, Z 축으로 조합한 3차원 이송 시스템이며, Gantry System은 XY 평면 이송에 최적화된 2축 구조를 가지고 있습니다.
선택 가능한 이동 거리 옵션은 어떻게 되나요?
축당 25mm, 50mm, 75mm, 100mm, 150mm, 200mm의 이동 거리 옵션이 제공되며, 각 축이 동일한 이동 거리를 갖도록 구성됩니다.
어떤 종류의 스테이지로 시스템이 구성되나요?
일반 선형 스테이지(Linear Stages), 미니어처 선형 스테이지(Miniature Linear Stages), 선형 슬라이드(Linear Slides) 시리즈를 조합하여 정밀한 시스템을 구성합니다.
Gantry System의 상세 사양은 무엇인가요?
150mm×150mm, 300mm×300mm, 450mm×450mm의 이동 범위를 지원하는 XY Gantry 시스템이 준비되어 있습니다.
