ASR050B050B-E03T3-K0047
scanning stage 50 mm x 50 mm travel
7 Day EA
문의
스캐닝&현미경 스테이지
Quantum Design · DAU-MMOTISMS
스캐닝&현미경 스테이지
Scanning & Microscope Stages
현미경 샘플의 자동 스캐닝, 대면적 이미징, 위치 맵핑, 세포 및 조직 분석, 재료 표면 검사 등에 사용됩니다. ASR-E 시리즈는 폐루프 제어로 높은 정밀도를 요구하는 연구에 적합하며, ASR 시리즈는 일반 현미경 자동화에 사용됩니다. 다양한 어댑터 옵션으로 여러 현미경 브랜드 및 모델에 호환 가능합니다.
스캐닝&현미경 스테이지Scanning & Microscope StagesDAU-MMOTISMSQuantum Design
단위
EA
재고
주문 가능
옵션
12종
가격 범위
옵션별 조건은 주문 옵션에서 확인
가격문의
옵션 선택
옵션명, 설명, 단위, 재고를 확인하세요.
ASR050B050B-E03T3-K0062
scanning stage 50 mm x 50 mm travel
7 Day EA
문의
ASR100B120B-E03T3-K0045
scanning stage 100 mm x 120 mm travel
7 Day EA
문의
ASR100B120B-E03T3-K0046
scanning stage 100 mm x 120 mm travel
7 Day EA
문의
견적요청 상품
선택한 옵션 0개
상품 설명

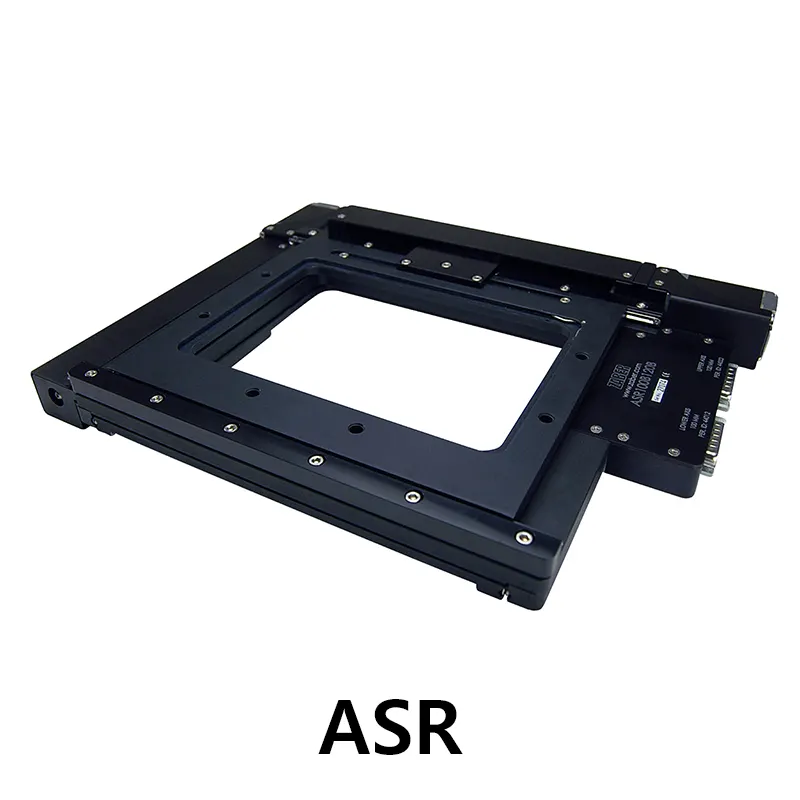

Scanning & Microscope Stages는 현미경 및 이미징 시스템을 위한 전동 XY 스캐닝 스테이지 제품군입니다. ASR-E 시리즈는 폐루프 제어 방식의 모터 엔코더를 내장한 고정밀 XY 스캐닝 스테이지로, 50mm x 50mm 또는 100mm x 120mm의 이송 범위를 제공합니다. ASR 시리즈는 현미경 전용 XY 스테이지로 동일한 이송 범위를 지원합니다. 폐루프 모터 엔코더를 통해 정밀한 위치 피드백과 제어가 가능하며, 다양한 어댑터 옵션(K0045~K0062)을 통해 여러 현미경 브랜드 및 모델에 호환됩니다. X-MCB2 (48V) 컨트롤러와 함께 사용하는 것이 권장되며, 자동화된 샘플 스캐닝, 이미징, 위치 맵핑 등에 최적화되어 있습니다. 생명과학 연구, 재료 분석, 품질 검사 등 정밀한 XY 위치 제어가 필요한 분야에 널리 사용됩니다.
핵심 규격
- 이송 범위
- 50mm x 50mm / 100mm x 120mm
- 제어 방식
- Closed-loop (ASR-E)
- 엔코더
- Motor encoder (ASR-E)
상세 규격표
좌우로 밀어 전체 규격을 확인하세요.
상세 규격 표
| 카탈로그넘버 | Model | Description |
|---|---|---|
| DAU-MMOTISMS-P001E1 | ASR050B050B-E03T3-K0047 | Closed-loop motorized XY scanning stage, 50 mm x 50 mm travel, X-MCB2 (48 V) Recommended |
| DAU-MMOTISMS-P002E1 | ASR050B050B-E03T3-K0062 | Closed-loop motorized XY scanning stage, 50 mm x 50 mm travel, X-MCB2 (48 V) Recommended |
| DAU-MMOTISMS-P003E1 | ASR100B120B-E03T3-K0045 | Closed-loop motorized XY scanning stage, 100 mm x 120 mm travel, X-MCB2 (48 V) Recommended |
| DAU-MMOTISMS-P004E1 | ASR100B120B-E03T3-K0046 | Closed-loop motorized XY scanning stage, 100 mm x 120 mm travel, X-MCB2 (48 V) Recommended |
| DAU-MMOTISMS-P005E1 | ASR100B120B-E03T3-K0047 | Closed-loop motorized XY scanning stage, 100 mm x 120 mm travel, X-MCB2 (48 V) Recommended |
| DAU-MMOTISMS-P006E1 | ASR100B120B-E03T3-K0056 | Closed-loop motorized XY scanning stage, 100 mm x 120 mm travel, X-MCB2 (48 V) Recommended |
| DAU-MMOTISMS-P007E1 | ASR050B050B-T3-K0047 | Motorized XY microscope stage, 50 mm x 50 mm travel, X-MCB2 (48 V) Recommended |
| DAU-MMOTISMS-P008E1 | ASR050B050B-T3-K0062 | Motorized XY microscope stage, 50 mm x 50 mm travel, X-MCB2 (48 V) Recommended |
| DAU-MMOTISMS-P009E1 | ASR100B120B-T3-K0045 | Motorized XY microscope stage, 100 mm x 120 mm travel, X-MCB2 (48 V) Recommended |
| DAU-MMOTISMS-P010E1 | ASR100B120B-T3-K0046 | Motorized XY microscope stage, 100 mm x 120 mm travel, X-MCB2 (48 V) Recommended |
| DAU-MMOTISMS-P011E1 | ASR100B120B-T3-K0047 | Motorized XY microscope stage, 100 mm x 120 mm travel, X-MCB2 (48 V) Recommended |
| DAU-MMOTISMS-P012E1 | ASR100B120B-T3-K0056 | Motorized XY microscope stage, 100 mm x 120 mm travel, X-MCB2 (48 V) Recommended |
상세 규격 표
| Specification | ||
|---|---|---|
| Value | Value | |
| Model | ASR-E series | ASR series |
| Microstep Size (Default Resolution) | 0.15625 µm | 0.15625 µm |
| Built-in Controller | No | No |
| Recommended Controller | X-MCB2 (48 V) Recommended | X-MCB2 (48 V) Recommended |
| Accuracy (unidirectional) | 12 µm | 12 µm |
| Repeatability | < 2 µm | < 2 µm |
| Backlash | < 4 µm | < 4 µm |
| Maximum Speed | 85 mm/s | 85 mm/s |
| Minimum Speed | 0.000095 mm/s | 0.000095 mm/s |
| Speed Resolution | 0.000095 mm/s | 0.000095 mm/s |
| Encoder Type | Motor mounted rotary quadrature encoder | |
| Peak Thrust | 95 N | 95 N |
| Maximum Continuous Thrust | 95 N | 95 N |
| Guide Type | Crossed roller bearing | Crossed roller bearing |
| Pitch | 0.02 degrees | 0.02 degrees |
| Roll | 0.02 degrees | 0.02 degrees |
| Yaw | 0.005 degrees | 0.005 degrees |
| Linear Motion Per Motor Rev | 2.00 mm | 2.00 mm |
| Motor Steps Per Rev | 200 | 200 |
| Motor Type | Stepper (2 phase) | Stepper (2 phase) |
| Motor Rated Current | 670 mA/phase | 670 mA/phase |
| Motor Winding Resistance | 9.2 ohms/phase | 9.2 ohms/phase |
| Inductance | 5.6 mH/phase | 5.6 mH/phase |
| Motor Rated Power | 4.2 Watts | 4.2 Watts |
| Motor Connection | D-sub 15 | D-sub 15 |
| Mechanical Drive System | Precision lead screw | Precision lead screw |
| Limit or Home Sensing | Magnetic, adjustable home and away sensors | Magnetic, adjustable home and away sensors |
| Axes of Motion | 2 | 2 |
| Mounting Interface | Separate mounting adaptors available | Separate mounting adaptors available |
| Operating Temperature Range | 0 to 50 degrees C | 0 to 50 degrees C |
| RoHS Compliant | Yes | Yes |
| CE Compliant | Yes | Yes |
배송/설치 가능 지역
코스모랩스는 서울 전 지역, 경기·인천 등 수도권과 부산, 대구, 대전, 광주, 울산, 세종, 청주, 천안, 아산, 전주, 원주 등 전국 주요 연구·산업 지역으로 실험실 장비 납품 상담을 제공합니다.
대형 장비와 설치형 장비는 반입 동선, 엘리베이터, 전원, 배수, 설치 공간을 확인한 뒤 배송/설치 일정을 안내합니다.
서울·수도권 전체 지역 보기
서울 전 지역
강남구, 강동구, 강북구, 강서구, 관악구, 광진구, 구로구, 금천구, 노원구, 도봉구, 동대문구, 동작구, 마포구, 서대문구, 서초구, 성동구, 성북구, 송파구, 양천구, 영등포구, 용산구, 은평구, 종로구, 중구, 중랑구
경기 주요 지역
수원시, 성남시, 의정부시, 안양시, 부천시, 광명시, 평택시, 동두천시, 안산시, 고양시, 과천시, 구리시, 남양주시, 오산시, 시흥시, 군포시, 의왕시, 하남시, 용인시, 파주시, 이천시, 안성시, 김포시, 화성시, 광주시, 양주시, 포천시, 여주시, 연천군, 가평군, 양평군
인천 전 지역
중구, 동구, 미추홀구, 연수구, 남동구, 부평구, 계양구, 서구, 강화군, 옹진군
지방 주요 연구·산업 지역
부산, 대구, 대전, 광주, 울산, 세종, 청주, 천안, 아산, 오송, 오창, 원주, 춘천, 강릉, 전주, 익산, 군산, 여수, 순천, 창원, 김해, 양산, 포항, 구미, 제주
FAQ
이 제품의 주요 용도는 무엇인가요?
현미경 및 이미징 시스템을 위한 전동 XY 스캐닝 스테이지입니다. 샘플 자동 스캐닝, 대면적 이미징, 위치 맵핑 등에 사용됩니다.
ASR-E 시리즈와 ASR 시리즈의 차이는 무엇인가요?
ASR-E 시리즈는 폐루프 제어 방식의 모터 엔코더를 내장하여 정밀한 위치 피드백과 제어가 가능하며, ASR 시리즈는 현미경 전용 XY 스테이지로 일반 자동화에 사용됩니다.
어떤 현미경과 호환되나요?
K0045, K0046, K0047, K0056, K0062 등 다양한 어댑터 옵션을 통해 여러 현미경 브랜드 및 모델에 호환됩니다. 구체적인 호환 모델은 어댑터 사양을 참조하세요.
