X-RST120AK-DE50-KX14A
rotary stage 120 mm diameter controller and direct reading encoder
7 Day EA
문의
원형 이송장치
Quantum Design · DAU-MMOTIROS
원형 이송장치
Rotary Stage
광학 회전 실험, 각도 측정, 샘플 회전 스캔, 자동화 검사 장비, 정밀 조립 시스템, 현미경 샘플 회전 등에 사용됩니다. 직접 읽기 광학 엔코더와 내장 컨트롤러로 복잡한 외부 제어 시스템 없이 정밀한 회전 제어를 구현할 수 있습니다. 모터 위치에 따라 모터 다운형, 모터 업형 모델도 선택 가능합니다.
원형 이송장치Rotary StageDAU-MMOTIROSQuantum Design
단위
EA
재고
주문 가능
옵션
6종
가격 범위
옵션별 조건은 주문 옵션에서 확인
가격문의
옵션 선택
옵션명, 설명, 단위, 재고를 확인하세요.
X-RST120AK-E03-KX14A
rotary stage 120 mm diameter controller and motor encoder
7 Day EA
문의
X-RSB120AD-E01-KX14A
rotation stage motor down 120 mm diameter controller and motor encoder
7 Day EA
문의
X-RSB120AU-E01-KX14A
rotation stage motor up 120 mm diameter controller and motor encoder
7 Day EA
문의
견적요청 상품
선택한 옵션 0개
상품 설명
Motorized Rotary Stage는 360도 회전이 가능한 정밀 원형 이송장치입니다. 120mm 직경 플랫폼에 컨트롤러와 직접 읽기 광학 엔코더(Direct reading optical encoder)가 내장되어 있어 별도의 제어 장치 없이 고정밀 회전 제어가 가능합니다. 단방향 정밀도 0.01도, 반복 정밀도 0.005도 미만의 우수한 정확도를 제공합니다. 최대 연속 토크는 1000N·cm이며, 최대 24 deg/s의 회전 속도를 지원합니다. 16200 CPR의 고해상도 엔코더로 0.00005556 deg/count의 정밀한 위치 제어가 가능합니다.
핵심 규격
- 직경
- 120 mm
- 회전 범위
- 360 degrees
- 정밀도
- 0.01 degrees (단방향)
상세 규격표
좌우로 밀어 전체 규격을 확인하세요.
상세 규격 표
| 카탈로그넘버 | Model | Description |
|---|---|---|
| DAU-MMOTIROS-P001E1 | X-RST120AK-DE50-KX14A | Motorized rotary stage, integrated controller and direct reading encoder, 360 degree rotation, 120 mm diameter, fine resolution, high torque |
상세 규격 표
| Specification | |
|---|---|
| Value | |
| Model | X-RST-DE Series |
| Feature | High precision motorized rotary stages with built-in controllers and direct encoders |
| Built-in Controller | Yes |
| Range | 360 degrees |
| Accuracy (unidirectional) | 0.01 degrees |
| Repeatability | < 0.005 degrees |
| Maximum Speed | 24 deg/s |
| Encoder Resolution | 16200 CPR |
| Encoder Count Size | 0.00005556 deg/count |
| Encoder Type | Direct reading optical encoder |
| Communication Interface | RS-232 |
| Communication Protocol | Zaber ASCII (Default), Zaber Binary |
| Maximum Continuous Torque | 1000 N-cm |
| Maximum Centered Load | 500 N |
| Maximum Cantilever Load | 2000 N-cm |
| Stage Top Dimension | 120 mm |
| Maximum Current Draw | 1100 mA |
| Power Supply | 24-48 VDC |
| Power Plug | 2-pin Screw Terminal |
| Motor Steps Per Rev | 200 |
| Motor Type | Stepper (2 phase) |
| Motor Rated Current | 1500 mA/phase |
| Inductance | 6.6 mH/phase |
| Maximum Angular Momentum | 0.4 kg-m^2/s |
| Default Resolution | 1/64 of a step |
| Data Cable Connection | Locking 4-pin M8 |
| Mechanical Drive System | Precision Worm Gear |
| Limit or Home Sensing | Magnetic home sensor |
| Manual Control | Yes |
| Operating Temperature Range | 0-50 degrees C |
| RoHS Compliant | Yes |
| CE Compliant | Yes |
상세 규격 표
| 카탈로그넘버 | Model | Description |
|---|---|---|
| DAU-MMOTIROS-P002E1 | X-RST120AK-E03-KX14A | Motorized rotary stage, integrated controller and motor encoder, 360 degree rotation, 120 mm diameter, fine resolution, high torque |
| DAU-MMOTIROS-P003E1 | X-RSB120AD-E01-KX14A | Motorized rotation stage, integrated controller and motor encoder, 360 degree rotation, 120 mm diameter, high speed, motor down |
| DAU-MMOTIROS-P004E1 | X-RSB120AU-E01-KX14A | Motorized rotation stage, integrated controller and motor encoder, 360 degree rotation, 120 mm diameter, high speed, motor up |
| DAU-MMOTIROS-P005E1 | X-RSW60A-E03-KX14A | Motorized rotary stage, integrated controller and motor encoder, 360 degree rotation, 60 mm stage top, high torque |
| DAU-MMOTIROS-P006E1 | X-RSW60C-E03-KX14A | Motorized rotary stage, integrated controller and motor encoder, 360 degree rotation, 60 mm stage top, coarse resolution, high speed |
상세 규격 표
| Specification | |||
|---|---|---|---|
| Value | Value | Value | |

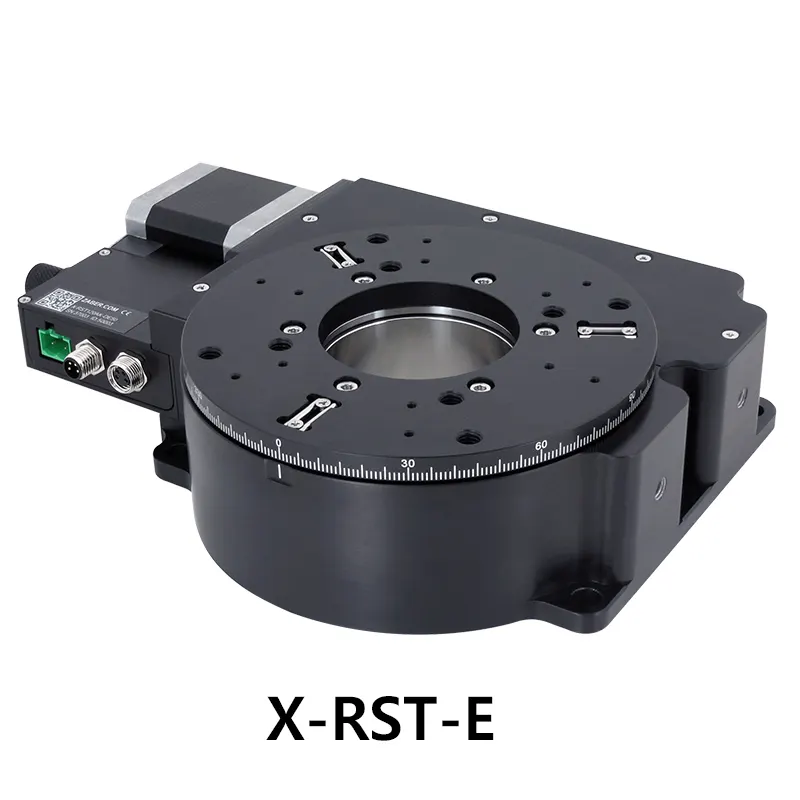

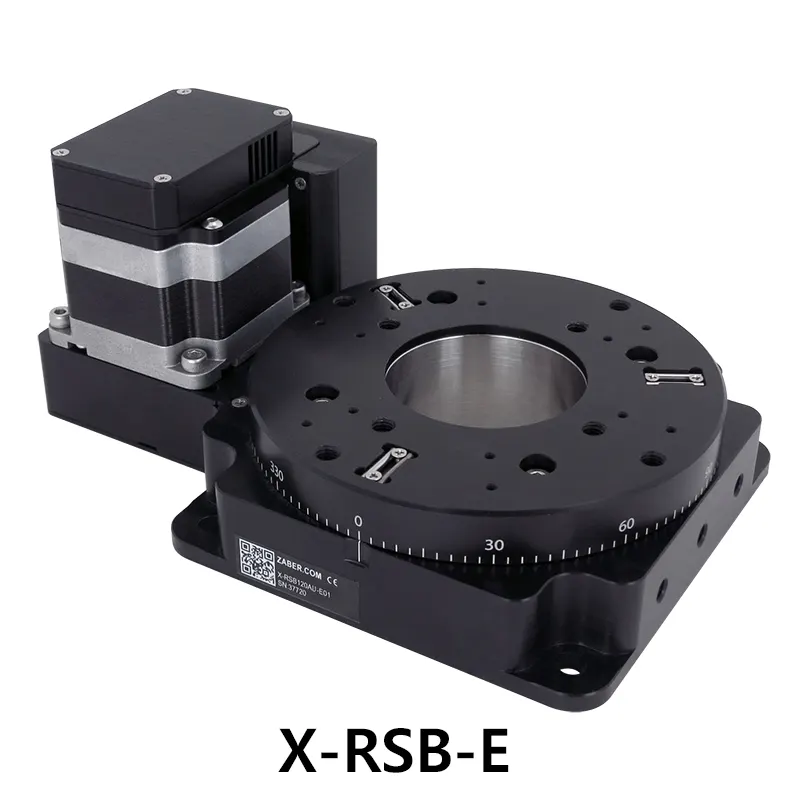

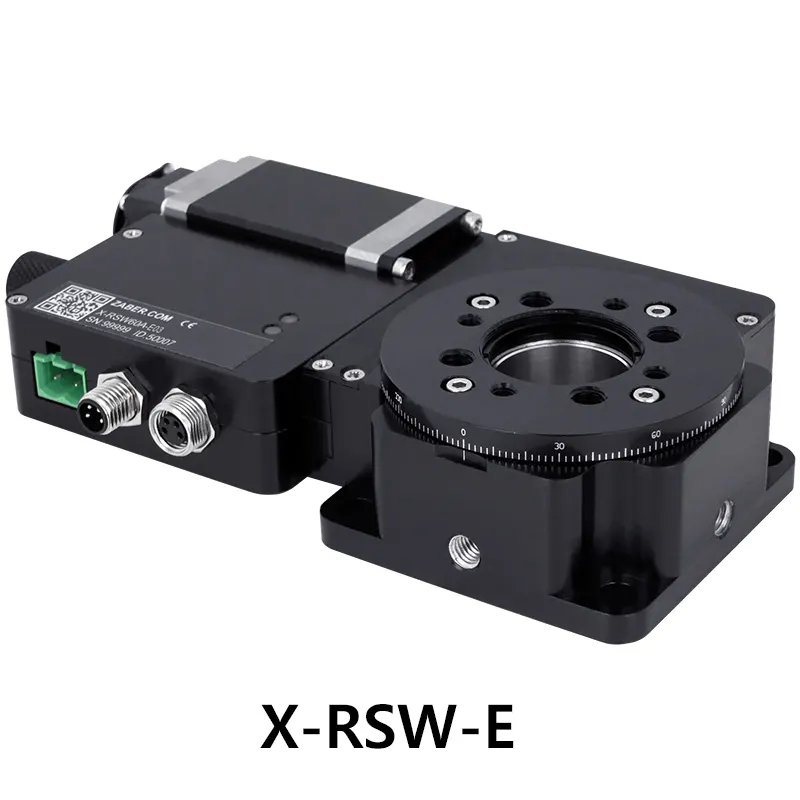

| Model | X-RST-E Series | X-RSB-E Series | X-RSW-E Series |
| Feature | High load motorized rotary stages with built-in controllers and motor encoders | High speed motorized rotary stages with built-in controllers and motor encoders | Motorized rotary stages with built-in controllers and motor encoders |
| Built-in Controller | Yes | Yes | Yes |
| Range | 360 degrees | 360 degrees | 360 degrees |
| Accuracy (unidirectional) | 0.16 degrees | 0.19 degrees | 0.14 degrees |
| Repeatability | < 0.005 degrees | < 0.02 degrees | < 0.02 degrees |
| Maximum Speed | 24 deg/s | 1800 deg/s | 115 or 450 deg/s |
| Encoder Resolution | 200 CPR | 500 CPR | 200 CPR |
| Encoder Type | Motor mounted rotary quadrature encoder | Motor mounted rotary quadrature encoder | Motor mounted rotary quadrature encoder |
| Communication Interface | RS-232 | RS-232 | RS-232 |
| Communication Protocol | Zaber ASCII (Default), Zaber Binary | Zaber ASCII (Default), Zaber Binary | Zaber ASCII (Default), Zaber Binary |
| Maximum Continuous Torque | 1000 N-cm | 120 N-cm | 225 or 105 N-cm |
| Maximum Centered Load | 500 N | 500 N | 200 N |
| Maximum Cantilever Load | 2000 N-cm | 2000 N-cm | 410 N-cm |
| Stage Top Dimension | 120 mm | 120 mm | 60 mm |
| Maximum Current Draw | 1100 mA | 1200 mA | 950 mA |
| Power Supply | 24-48 VDC | 24 - 48 VDC | 24-48 VDC |
| Power Plug | 2-pin Screw Terminal | 2-pin Screw Terminal | 2-pin Screw Terminal |
| Motor Steps Per Rev | 200 | 200 | |
| Motor Type | Stepper (2 phase) | Stepper (2-phase) | Stepper (2 phase) |
| Motor Rated Current | 1500 mA/phase | 2100 mA/phase | 1500 mA/phase |
| Inductance | 6.6 mH/phase | 7.2 mH/phase | 1 mH/phase |
| Default Resolution | 1/64 of a step | 1/64 of a step | 1/64 of a step |
| Data Cable Connection | Locking 4-pin M8 | Locking 4-pin M8 | Locking 4-pin M8 |
| Mechanical Drive System | Precision Worm Gear | Synchronous belt | Precision Worm Gear |
| Limit or Home Sensing | Magnetic home sensor | Magnetic home sensor | Magnetic home sensor |
| Manual Control | Yes | Yes | Yes |
| Operating Temperature Range | 0-50 degrees C | 0 - 50 degrees C | 0-50 degrees C |
| RoHS Compliant | Yes | Yes | Yes |
| CE Compliant | Yes | Yes | Yes |
배송/설치 가능 지역
코스모랩스는 서울 전 지역, 경기·인천 등 수도권과 부산, 대구, 대전, 광주, 울산, 세종, 청주, 천안, 아산, 전주, 원주 등 전국 주요 연구·산업 지역으로 실험실 장비 납품 상담을 제공합니다.
대형 장비와 설치형 장비는 반입 동선, 엘리베이터, 전원, 배수, 설치 공간을 확인한 뒤 배송/설치 일정을 안내합니다.
서울·수도권 전체 지역 보기
서울 전 지역
강남구, 강동구, 강북구, 강서구, 관악구, 광진구, 구로구, 금천구, 노원구, 도봉구, 동대문구, 동작구, 마포구, 서대문구, 서초구, 성동구, 성북구, 송파구, 양천구, 영등포구, 용산구, 은평구, 종로구, 중구, 중랑구
경기 주요 지역
수원시, 성남시, 의정부시, 안양시, 부천시, 광명시, 평택시, 동두천시, 안산시, 고양시, 과천시, 구리시, 남양주시, 오산시, 시흥시, 군포시, 의왕시, 하남시, 용인시, 파주시, 이천시, 안성시, 김포시, 화성시, 광주시, 양주시, 포천시, 여주시, 연천군, 가평군, 양평군
인천 전 지역
중구, 동구, 미추홀구, 연수구, 남동구, 부평구, 계양구, 서구, 강화군, 옹진군
지방 주요 연구·산업 지역
부산, 대구, 대전, 광주, 울산, 세종, 청주, 천안, 아산, 오송, 오창, 원주, 춘천, 강릉, 전주, 익산, 군산, 여수, 순천, 창원, 김해, 양산, 포항, 구미, 제주
FAQ
정밀도와 반복정밀도는 얼마인가요?
단방향 정밀도는 0.01도이며, 반복정밀도는 0.005도 미만입니다. 16200 CPR의 고해상도 엔코더로 0.00005556 deg/count의 분해능을 제공합니다.
어떤 엔코더 타입이 있나요?
직접 읽기 광학 엔코더(Direct reading encoder)가 내장된 모델과 모터 엔코더(Motor encoder)가 내장된 모델로 구분됩니다.
회전 속도와 토크는 어떻게 되나요?
최대 회전 속도는 24 deg/s이며, 최대 연속 토크는 1000N·cm입니다. 최대 중심 하중은 500N, 최대 캔틸레버 하중은 2000N입니다.
어떤 모델 옵션이 있나요?
120mm 직경 표준형, 모터 다운형, 모터 업형 모델과 60mm 직경 소형 모델 등 다양한 옵션이 제공됩니다.
