A-LAR200ALC-E01-KT07U
electric cylinders 200 mm travel motor encoder
7 Day EA
문의
선형 엑츄에이터, Motorized Linear Actuator with Built-in controller and encoders
Quantum Design · DAU-MMOTILIA
선형 엑츄에이터, Motorized Linear Actuator with Built-in controller and encoders
Linear Actuator
광학 실험 장비의 자동 위치 조정, 샘플 스캐닝, 레이저 빔 정렬, 현미경 초점 조정 등 정밀한 선형 이송이 필요한 분야에 사용됩니다. 수동 마이크로미터 스테이지를 자동화하거나, 연구 장비에 모터라이즈드 기능을 추가할 때 적합하며, RS-232 통신을 통해 PC 제어 및 자동화 실험이 가능합니다.
Linear ActuatorDAU-MMOTILIAQuantum DesignMotion Control[이동 제어]
단위
EA
재고
주문 가능
옵션
11종
가격 범위
옵션별 조건은 주문 옵션에서 확인
가격문의
옵션 선택
옵션명, 설명, 단위, 재고를 확인하세요.
A-LAR300ALC-E01-KT07U
electric cylinders 300 mm travel motor encoder
7 Day EA
문의
A-BAR200BPC-E01-KT07U
electric cylinder 200 mm travel motor encoder
7 Day EA
문의
A-BAR300BLC-E01-KT07U
electric cylinder 300 mm travel motor encoder
7 Day EA
문의
견적요청 상품
선택한 옵션 0개
상품 설명
Linear Actuator는 수동 마이크로미터 헤드를 대체할 수 있는 소형 고정밀 전동 선형 구동 장치입니다. 13mm부터 300mm까지 다양한 이송 범위를 제공하며, 내장 컨트롤러와 모터 엔코더를 탑재하여 정밀한 위치 제어가 가능합니다. Inline과 Parallel 두 가지 구동 방식을 지원하며, T-Series 제품은 데이터와 전원을 데이지체인 방식으로 연결할 수 있어 시스템 확장이 용이합니다. A-LAR 및 A-BAR 시리즈는 전동 실린더 타입으로 장거리 이송에 적합하며, T-NA 및 T-LA 시리즈는 RS-232 통신과 수동 제어를 지원하는 소형 액츄에이터입니다. 광학 실험, 샘플 위치 조정, 자동화 측정 시스템에 널리 사용됩니다.
핵심 규격
- 이송 범위
- 13mm ~ 300mm
- 구동 방식
- Inline / Parallel drive
- 컨트롤러
- Built-in controller
상세 규격표
좌우로 밀어 전체 규격을 확인하세요.
상세 규격 표
| 카탈로그넘버 | Model | Description |
|---|---|---|
| DAU-MMOTILIA-P001E1 | A-LAR200ALC-E01-KT07U | Motorized electric cylinders, integrated motor encoder, 200 mm travel, fine resolution, low speed, inline drive |
| DAU-MMOTILIA-P002E1 | A-LAR300ALC-E01-KT07U | Motorized electric cylinders, integrated motor encoder, 300 mm travel, fine resolution, low speed, inline drive |
| DAU-MMOTILIA-P003E1 | A-BAR200BPC-E01-KT07U | Motorized electric cylinder, integrated motor encoder, 200 mm travel, medium resolution, medium speed, inline drive |
| DAU-MMOTILIA-P004E1 | A-BAR300BLC-E01-KT07U | Motorized electric cylinder, integrated motor encoder, 300 mm travel, medium resolution, medium speed, inline drive |
| DAU-MMOTILIA-P005E1 | T-NA08A25-KT03U | Linear actuator, 25 mm travel, RS-232 plus manual control |
| DAU-MMOTILIA-P006E1 | T-NA08A25-S-KT03U | Linear actuator, 25 mm travel, RS-232 control |
| DAU-MMOTILIA-P007E1 | T-NA08A50-KT03U | Linear actuator, 50 mm travel, RS-232 plus manual control |
| DAU-MMOTILIA-P008E1 | T-NA08A50-S-KT03U | Linear actuator, 50 mm travel, RS-232 control |

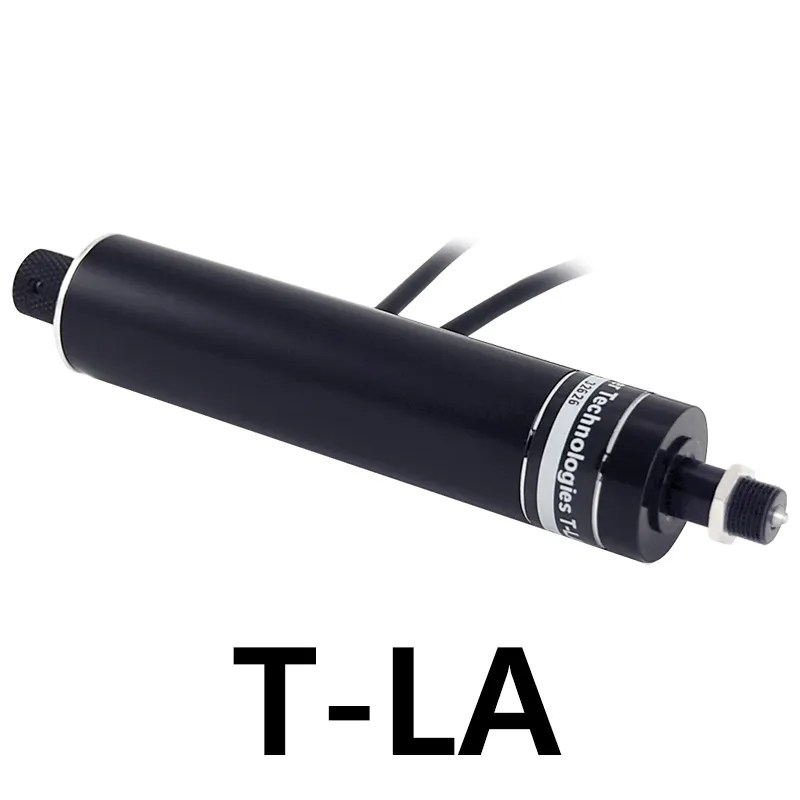

| DAU-MMOTILIA-P009E1 | T-LA13A-KT03U | Miniature linear actuator, 13 mm travel, RS-232 plus manual control |
| DAU-MMOTILIA-P010E1 | T-LA28A-KT03U | Miniature linear actuator, 28 mm travel, RS-232 plus manual control |
| DAU-MMOTILIA-P011E1 | T-LA60A-KT03U | Miniature linear actuator, 60 mm travel, RS-232 plus manual control |
상세 규격 표
| Specification | ||||
|---|---|---|---|---|
| Value | Value | Value | Value | |
| Model | A-LAR-E serise | A-BAR-E series | T-NA Series | T-LA series |
| Feature | High Thrust, Fine Resolution, Low speed | High Trust, Medium Resultion, Medium Speed | Micro Actuator, High Accuracy | Miniature Actuator, Econo |
| Microstep Size (Default Resolution) | 0.1984375 µm | 0.248046875 µm | 0.047625 µm | 0.09921875 µm |
| Built-in Controller | Yes | Yes | Yes | Yes |
| Repeatability | < 15 µm | < 30 µm | < 1 µm | < 4 µm |
| Backlash | < 255 µm | < 120 µm | < 4 µm | < 6 µm |
| Maximum Speed | 40 mm/s | 65 mm/s | 8 mm/s | 4 mm/s |
| Minimum Speed | 0.000121 mm/s | 0.000151 mm/s | 0.00022 mm/s | .0009302 mm/s |
| Encoder Resolution | 500 CPR | 500 CPR | ||
| Encoder Type | Motor mounted rotary quadrature encoder | Motor mounted rotary quadrature encoder | None | None |
| Peak Thrust | 540 N | 540 N | 65 N | 25 N |
| Maximum Continuous Thrust | 200 N | 540 N | 50 N | 15 N |
| Communication Protocol | Zaber ASCII, Zaber Binary (Default) | Zaber ASCII, Zaber Binary (Default) | Zaber Binary, RS-232 | Zaber Binary, RS-232 |
| Maximum Current Draw | 1200 mA | 1100 mA | 350 mA | 300 mA |
| Power Supply | 24-48 VDC | 24-48 VDC | 12-16 VDC | 12-16 VDC |
| Power Plug | Molex Mini-Fit Jr. 3 pin | Molex Mini-Fit Jr. 3 pin | 2.1 mm center positive | 2.1 mm centre positive |
| Linear Motion Per Motor Rev | 2.54 mm | 3.175 mm | 0.3048 mm | |
| Motor Steps Per Rev | 200 | 200 | 200 | 48 |
| Motor Type | Stepper (2 phase) | Stepper (2 phase) | Stepper (2 phase) | Stepper (2 phase) |
| Motor Rated Current | 2100 mA/phase | 2100 mA/phase | 1.5 mH/phase | 55 mH/phase |
| Data Cable Connection | Minidin 6 M/F | Minidin 6 M/F | Minidin 6 | 1/64 of a step |
| Travel Range | 203.2 ~ 304.8 mm | 203.2 ~ 304.8 mm | 25.4 ~ 50.8 mm | 13 ~ 60 mm |
| Accuracy | 170 ~255 um | 70 ~ 102 um | 15 ~ 30 um | 24 ~ 36 um |
배송/설치 가능 지역
코스모랩스는 서울 전 지역, 경기·인천 등 수도권과 부산, 대구, 대전, 광주, 울산, 세종, 청주, 천안, 아산, 전주, 원주 등 전국 주요 연구·산업 지역으로 실험실 장비 납품 상담을 제공합니다.
대형 장비와 설치형 장비는 반입 동선, 엘리베이터, 전원, 배수, 설치 공간을 확인한 뒤 배송/설치 일정을 안내합니다.
서울·수도권 전체 지역 보기
서울 전 지역
강남구, 강동구, 강북구, 강서구, 관악구, 광진구, 구로구, 금천구, 노원구, 도봉구, 동대문구, 동작구, 마포구, 서대문구, 서초구, 성동구, 성북구, 송파구, 양천구, 영등포구, 용산구, 은평구, 종로구, 중구, 중랑구
경기 주요 지역
수원시, 성남시, 의정부시, 안양시, 부천시, 광명시, 평택시, 동두천시, 안산시, 고양시, 과천시, 구리시, 남양주시, 오산시, 시흥시, 군포시, 의왕시, 하남시, 용인시, 파주시, 이천시, 안성시, 김포시, 화성시, 광주시, 양주시, 포천시, 여주시, 연천군, 가평군, 양평군
인천 전 지역
중구, 동구, 미추홀구, 연수구, 남동구, 부평구, 계양구, 서구, 강화군, 옹진군
지방 주요 연구·산업 지역
부산, 대구, 대전, 광주, 울산, 세종, 청주, 천안, 아산, 오송, 오창, 원주, 춘천, 강릉, 전주, 익산, 군산, 여수, 순천, 창원, 김해, 양산, 포항, 구미, 제주
FAQ
이 제품의 주요 용도는 무엇인가요?
수동 변위 스테이지를 대체하여 자동화된 선형 이송을 제공하는 전동 액츄에이터입니다. 광학 실험, 샘플 위치 조정, 현미경 초점 조정 등에 사용됩니다.
어떤 이송 거리와 구동 방식이 있나요?
A-LAR/A-BAR 시리즈는 200mm~300mm 이송에 Inline drive 방식을 사용하며, T-NA 시리즈는 25mm~50mm 이송에 RS-232 통신을 지원합니다. T-LA 시리즈는 13mm~28mm의 미니어처 타입입니다.
컨트롤러와 엔코더가 포함되어 있나요?
네, 모든 모델에 컨트롤러가 내장되어 있으며, A-LAR 및 A-BAR 시리즈는 모터 엔코더(Integrated motor encoder)가 탑재되어 위치 피드백이 가능합니다.
