실리콘 웨이퍼

Silicon Wafer, 4, 6 inch

반도체 소자 제조, 박막 증착 연구, MEMS 공정, 포토리소그래피 실험, 반도체 물성 연구 등에 사용됩니다. Prime Grade는 정밀한 연구 및 생산 공정에, Test Grade는 공정 개발 및 교육용으로 적합합니다. P-type과 N-type 선택을 통해 다양한 전자소자 구조를 구현할 수 있습니다.

실리콘 웨이퍼Silicon Wafer, 4, 6 inchDAU-WWAFASIAWafer[웨이퍼]

단위

25/PK

재고

주문 가능

옵션

31종

가격 범위

옵션별 조건은 주문 옵션에서 확인

가격문의

옵션 선택

옵션명, 설명, 단위, 재고를 확인하세요.

31개

SW4P005P

Silicon Wafer 4inch / P-type <0.005 / Prime

7 Day 25/PK
문의

SW4N005P

Silicon Wafer 4inch / N-type <0.005 / Prime

7 Day 25/PK
문의

SW4P300T

Silicon Wafer 4inch / P-type 1~30 / Test

7 Day 25/PK
문의

SW4P100P

Silicon Wafer 4inch / P-type 1~10 / Prime

7 Day 25/PK
문의

견적요청 상품

선택한 옵션 0개

상품 설명

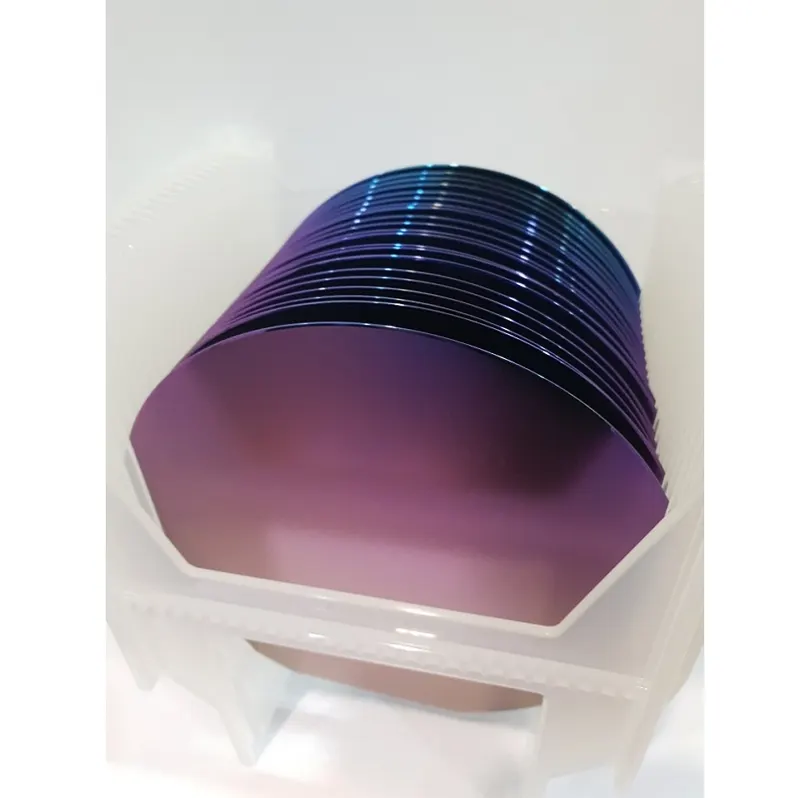

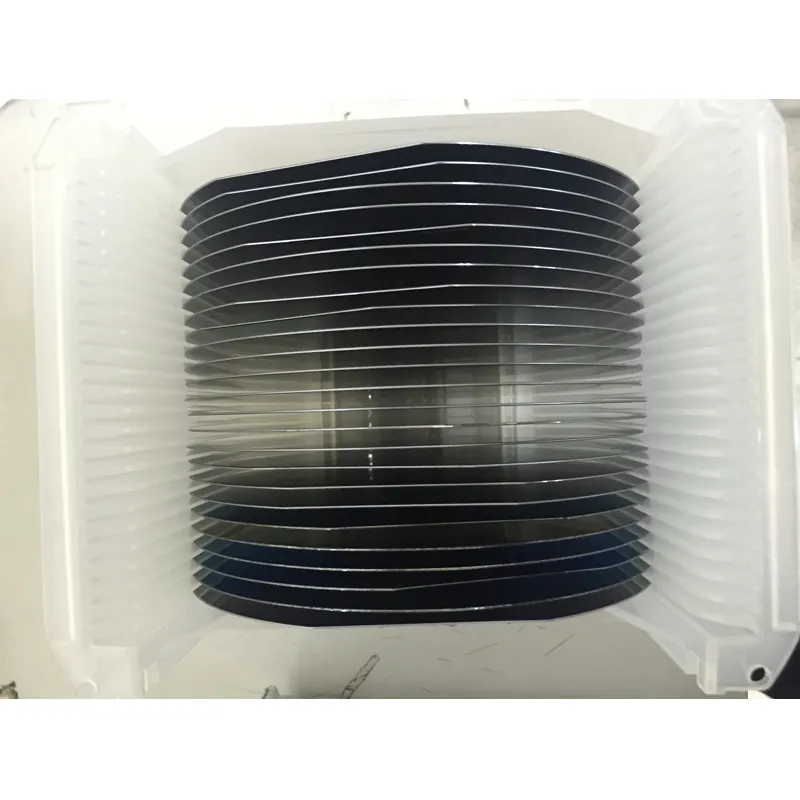

반도체 및 반도체 공정 연구에 사용되는 실리콘 웨이퍼입니다. 4인치와 6인치 직경으로 제공되며, P-type과 N-type의 Dopant Type을 선택할 수 있습니다. Prime Grade와 Test Grade로 구분되어 용도에 따라 선택 가능합니다. 두께는 직경에 따라 4인치는 500-550㎛, 6인치는 650-700㎛로 제공됩니다. 저항값은 <0.005 ohm, 0.01~0.02 ohm, 1~10 ohm, 1~30 ohm 등 다양한 옵션이 있습니다. 단면 연마(Single Side) 방식이며, 1-0-0 방향으로 가공되었습니다.

핵심 규격

직경
4인치 / 6인치
Dopant Type
P-type / N-type
Grade
Prime / Test

상세 규격표

좌우로 밀어 전체 규격을 확인하세요.

상세 규격표 1

카탈로그넘버ModelDia. (inch)TypeThickness (um)Resistivity (ohm)Polishing SurfaceOrientationGrade
DAU-WWAFASIA-P001U1SW4P005P4P500-550<0.005Single Side1-0-0PRIME
DAU-WWAFASIA-P002U1SW4N005PN
DAU-WWAFASIA-P003U1SW4P300TP1~30TEST
DAU-WWAFASIA-P004U1SW4P100P1~10PRIME
DAU-WWAFASIA-P005U1SW4N100PN
DAU-WWAFASIA-P006U1SW6P005P6P650-700<0.005
DAU-WWAFASIA-P007U1SW6N005PN
DAU-WWAFASIA-P008U1SW6P015PP0.01~0.02
DAU-WWAFASIA-P009U1SW6N015PN
DAU-WWAFASIA-P010U1SW6P100PP1~10
DAU-WWAFASIA-P011U1SW6N100PN
DAU-WWAFASIA-P012U1SW6P300TP1~30TEST
DAU-WWAFASIA-P013U1SW6N300TN
DAU-WWAFASIA-P014U1SW8P005P8P700-750<0.005PRIME
DAU-WWAFASIA-P015U1SW8P500T1-50TEST
DAU-WWAFASIA-P016U1SW12P500TD12Double Side

상세 규격표 2

카탈로그넘버ModelDia. (inch)TypeThickness (um)Resistivity (ohm)Polishing SurfaceOrientationGradeThermal Oxidation
DAU-WWAFASIA-P017U1SSW4P1000P4P500-550<0.005Single Side1-0-0PRIME1000A(=100nm)
DAU-WWAFASIA-P018U1SSW4P2000P2000A(=200nm)
DAU-WWAFASIA-P019U1SSW4P3000P3000A(=300nm)
DAU-WWAFASIA-P020U1SSW4N1000PN1000A(=100nm)
DAU-WWAFASIA-P021U1SSW4N2000P2000A(=200nm)
DAU-WWAFASIA-P022U1SSW4N3000P3000A(=300nm)
DAU-WWAFASIA-P023U1SSW6N1000P6P650-7001000A(=100nm)
DAU-WWAFASIA-P024U1SSW6N2000P2000A(=200nm)
DAU-WWAFASIA-P025U1SSW6N3000P3000A(=300nm)
DAU-WWAFASIA-P026U1SSW6N1000PN1000A(=100nm)
DAU-WWAFASIA-P027U1SSW6N2000P2000A(=200nm)
DAU-WWAFASIA-P028U1SSW6N3000P3000A(=300nm)
DAU-WWAFASIA-P029U1SSW8N005P8P700-7501000A ~ 2um
DAU-WWAFASIA-P030U1SSW8N500T1-50TEST
DAU-WWAFASIA-P031U1SSW12N1000TD12750-8001-100Double Side

배송/설치 가능 지역

코스모랩스는 서울 전 지역, 경기·인천 등 수도권과 부산, 대구, 대전, 광주, 울산, 세종, 청주, 천안, 아산, 전주, 원주 등 전국 주요 연구·산업 지역으로 실험실 장비 납품 상담을 제공합니다.

대형 장비와 설치형 장비는 반입 동선, 엘리베이터, 전원, 배수, 설치 공간을 확인한 뒤 배송/설치 일정을 안내합니다.

서울·수도권 전체 지역 보기

서울 전 지역

강남구, 강동구, 강북구, 강서구, 관악구, 광진구, 구로구, 금천구, 노원구, 도봉구, 동대문구, 동작구, 마포구, 서대문구, 서초구, 성동구, 성북구, 송파구, 양천구, 영등포구, 용산구, 은평구, 종로구, 중구, 중랑구

경기 주요 지역

수원시, 성남시, 의정부시, 안양시, 부천시, 광명시, 평택시, 동두천시, 안산시, 고양시, 과천시, 구리시, 남양주시, 오산시, 시흥시, 군포시, 의왕시, 하남시, 용인시, 파주시, 이천시, 안성시, 김포시, 화성시, 광주시, 양주시, 포천시, 여주시, 연천군, 가평군, 양평군

인천 전 지역

중구, 동구, 미추홀구, 연수구, 남동구, 부평구, 계양구, 서구, 강화군, 옹진군

지방 주요 연구·산업 지역

부산, 대구, 대전, 광주, 울산, 세종, 청주, 천안, 아산, 오송, 오창, 원주, 춘천, 강릉, 전주, 익산, 군산, 여수, 순천, 창원, 김해, 양산, 포항, 구미, 제주

FAQ

P-type과 N-type의 차이는 무엇인가요?

P-type은 정공을 주 캐리어로 하는 반도체이고, N-type은 전자를 주 캐리어로 하는 반도체입니다. 용도와 소자 구조에 따라 선택합니다.

Prime Grade와 Test Grade의 차이는 무엇인가요?

Prime Grade는 고품질 표면 및 전기적 특성을 갖춘 제품으로 정밀 공정에 사용되며, Test Grade는 공정 개발이나 교육용으로 적합한 경제적인 제품입니다.

어떤 두께와 저항값을 제공하나요?

4인치는 500-550㎛, 6인치는 650-700㎛ 두께이며, 저항값은 <0.005 ohm, 0.01~0.02 ohm, 1~10 ohm, 1~30 ohm 등 다양한 옵션을 제공합니다.

포장 단위는 어떻게 되나요?

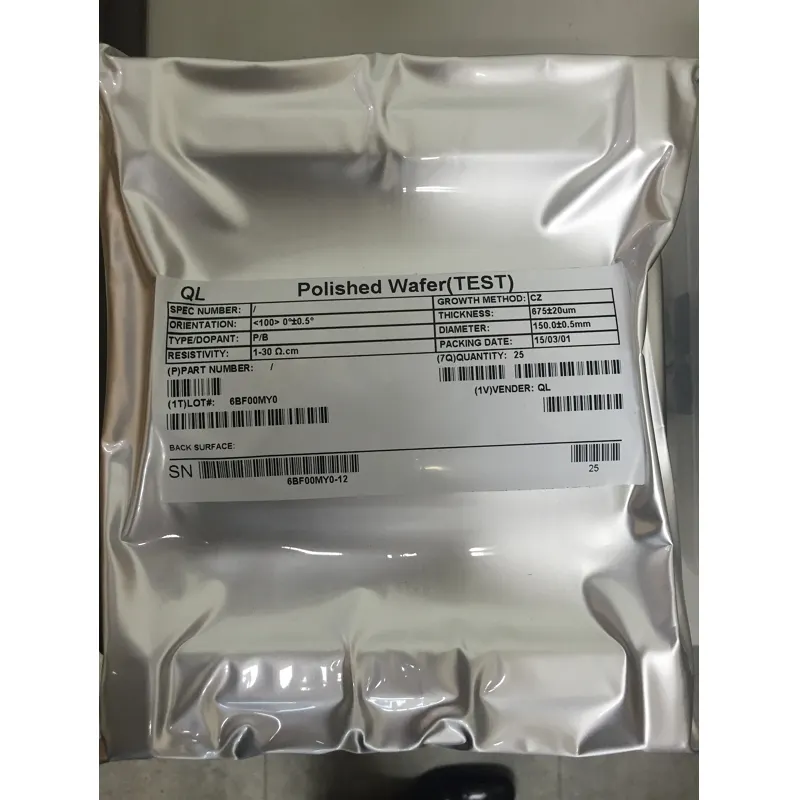

모든 모델은 25개씩 포장(25/PK)되어 제공됩니다.
