스테인레스 피팅, Stainless Steel 316

←
스테인레스 피팅, Stainless Steel 316 DK-LOK DAU-CCONNSCF

DK-LOK · DAU-CCONNSCF

스테인레스 피팅, Stainless Steel 316

316SS Compression Fitting / Connector, Union

316SS Compression Fitting은 실험실, 반도체 공정, 화학 플랜트, 유체 이송 시스템에서 스테인레스스틸 또는 PTFE 튜브를 견고하게 연결하는 용도로 사용됩니다. Union 타입은 동일 직경 튜브 직결 연결, Reducing Union은 서로 다른 직경 튜브 변환 연결, Union Elbow는 90도 방향 전환, Union Tee는 3방향 분기 연결에 각각 적합합니다. 내식성이 요구되는 화학 약품 이송, 고순도 유체 라인, 분석 장비 배관, 가스·액체 샘플링 시스템 등에 널리 활용됩니다.

스테인레스 피팅, Stainless Steel 316316SS Compression Fitting / Connector, UnionDAU-CCONNSCFDK-LOK

단위

EA

재고

주문 가능

옵션

88종

가격 범위

옵션별 조건은 주문 옵션에서 확인

2,600원 ~ 93,800원

옵션 선택

옵션명, 설명, 단위, 재고를 확인하세요.

88개

S025-FF

Compression Fitting Front Ferrule O.D 1/4

7 Day EA
2,600원

S025-N

Compression Fitting Nut O.D 1/4

7 Day EA
2,700원

S013-FF

Compression Fitting Front Ferrule O.D 1/8

7 Day EA
3,200원

S013-BF

Compression Fitting Back Ferrule O.D 1/8

7 Day EA
3,200원

견적요청 상품

선택한 옵션 0개

상품 설명

DK-LOK 316SS Compression Fitting은 316 스테인레스스틸(SUS316) 재질의 압축식(Compression) 튜브 커넥터로, 1/16인치부터 3/4인치까지 다양한 튜브 외경(O.D.) 연결을 지원합니다. Union(직결형), Reducing Union(이경 연결형), Union Elbow(엘보형), Union Tee(티형) 네 가지 타입이 제공되며, 각 타입별로 1/16", 1/8", 1/4", 3/8", 1/2", 3/4" 규격 모델이 구성되어 있습니다. Reducing Union 모델은 서로 다른 튜브 직경을 연결할 수 있도록 1/8"↔1/16", 1/4"↔1/8", 3/8"↔1/8", 3/8"↔1/4", 1/2"↔1/4", 1/2"↔3/8", 3/4"↔3/8", 3/4"↔1/2" 등 이경 조합을 지원합니다. 고객 요청 시 PTFE(테프론) 재질로 별도 주문 제작이 가능하여 부식성 유체나 특수 화학 공정에도 적용할 수 있습니다.

핵심 규격

재질
Stainless Steel 316 (SUS316)
타입
Union, Reducing Union, Union Elbow, Union Tee
튜브 O.D. 규격
1/16", 1/8", 1/4", 3/8", 1/2", 3/4"

상세 규격표

좌우로 밀어 전체 규격을 확인하세요.

상세 규격표 1

카탈로그넘버ModelTubing O.D.
DAU-CCONNSCF-P001E1S007-U1/16”
DAU-CCONNSCF-P002E1S013-U1/8”
DAU-CCONNSCF-P003E1S025-U1/4”
DAU-CCONNSCF-P004E1S038-U3/8”
DAU-CCONNSCF-P005E1S050-U1/2”
DAU-CCONNSCF-P006E1S075-U3/4”

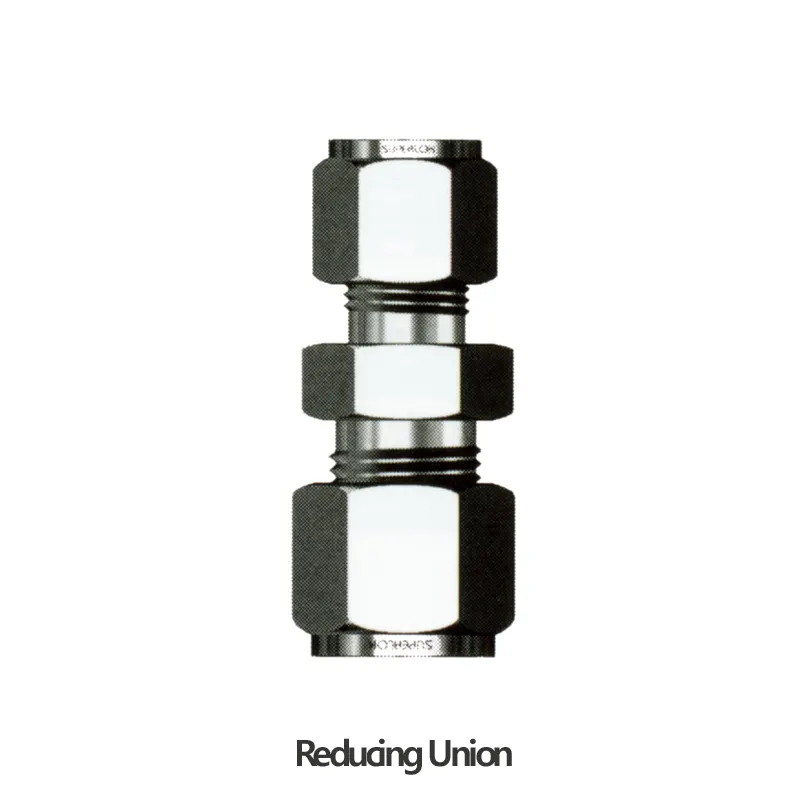

상세 규격표 2

카탈로그넘버ModelTubing O.D.
DAU-CCONNSCF-P019E1S007-RU1/8” to 1/16”
DAU-CCONNSCF-P020E1S025-RU1/4” to 1/8”
DAU-CCONNSCF-P021E1S038-RU13/8” to 1/8”
DAU-CCONNSCF-P022E1S038-RU23/8” to 1/4”
DAU-CCONNSCF-P023E1S050-RU11/2” to 1/4”
DAU-CCONNSCF-P024E1S050-RU21/2” to 3/8”
DAU-CCONNSCF-P025E1S075-RU13/4” to 3/8”
DAU-CCONNSCF-P026E1S075-RU23/4” to 1/2”

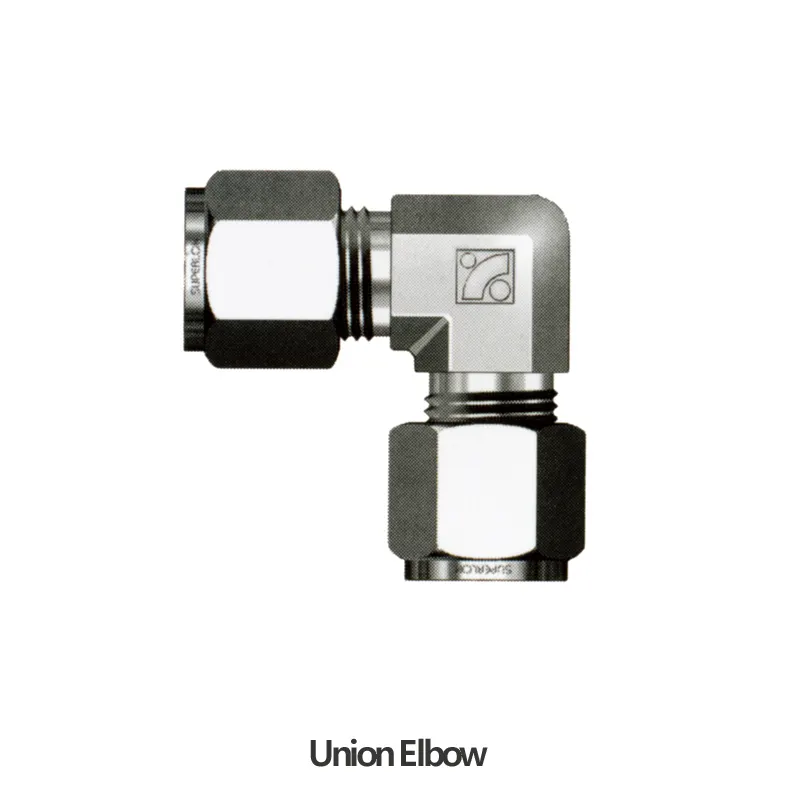

상세 규격표 3

카탈로그넘버ModelTubing O.D.
DAU-CCONNSCF-P007E1S007-UE1/16”
DAU-CCONNSCF-P008E1S013-UE1/8”
DAU-CCONNSCF-P009E1S025-UE1/4”
DAU-CCONNSCF-P010E1S038-UE3/8”
DAU-CCONNSCF-P011E1S050-UE1/2”
DAU-CCONNSCF-P012E1S075-UE3/4”

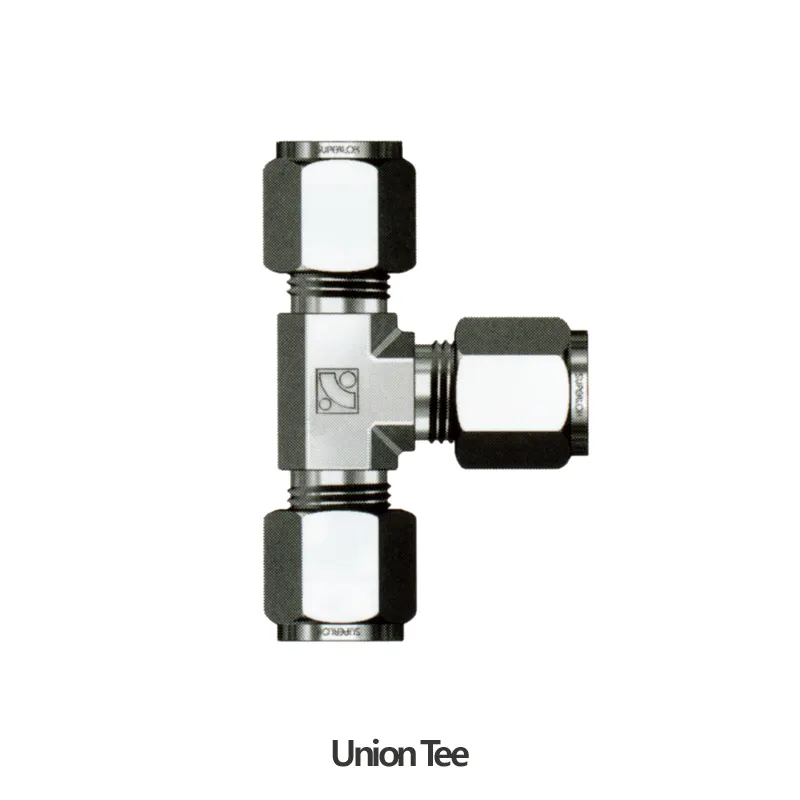

상세 규격표 4

카탈로그넘버ModelTubing O.D.
DAU-CCONNSCF-P027E1S007-UT1/16”
DAU-CCONNSCF-P028E1S013-UT1/8”
DAU-CCONNSCF-P029E1S025-UT1/4”
DAU-CCONNSCF-P030E1S038-UT3/8”
DAU-CCONNSCF-P031E1S050-UT1/2”
DAU-CCONNSCF-P032E1S075-UT3/4”

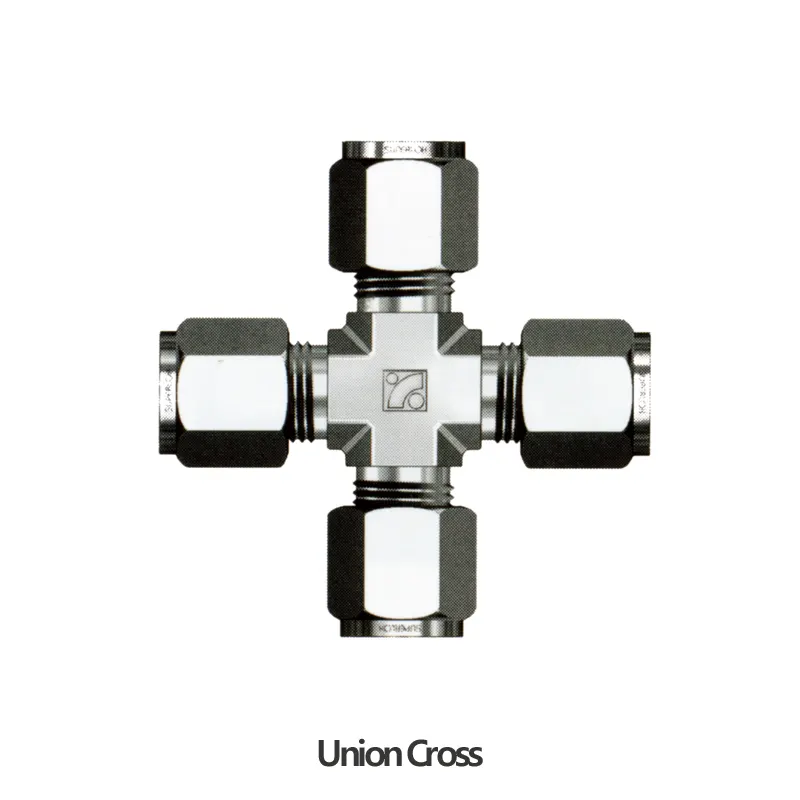

상세 규격표 5

카탈로그넘버ModelTubing O.D.
DAU-CCONNSCF-P013E1S007-UC1/16”
DAU-CCONNSCF-P014E1S013-UC1/8”
DAU-CCONNSCF-P015E1S025-UC1/4”
DAU-CCONNSCF-P016E1S038-UC3/8”
DAU-CCONNSCF-P017E1S050-UC1/2”
DAU-CCONNSCF-P018E1S075-UC3/4”

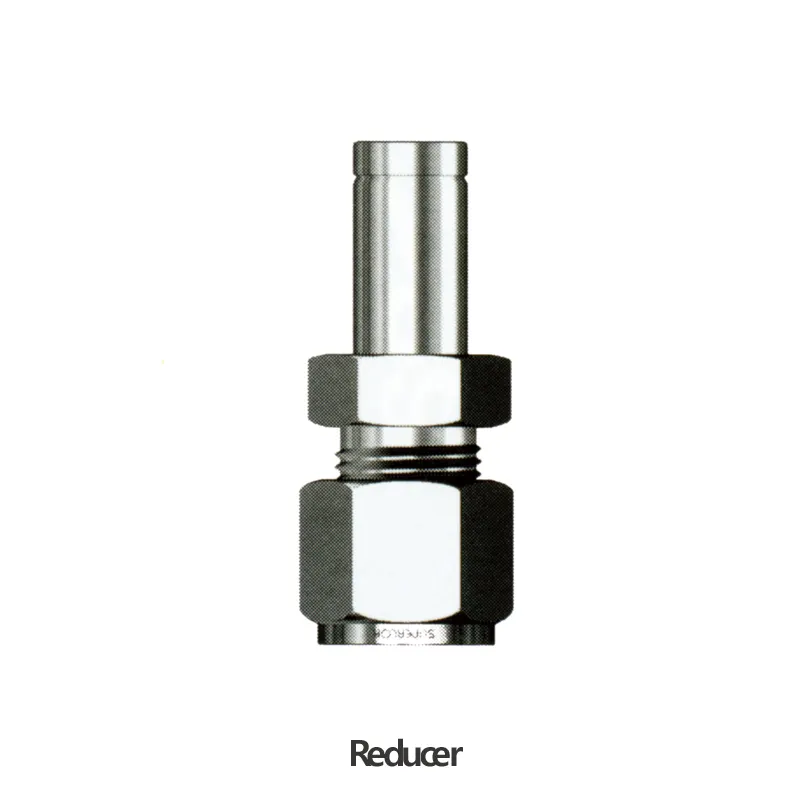

상세 규격표 6

카탈로그넘버ModelTubing O.D.
DAU-CCONNSCF-P033E1S013-R11/8” to 1/16”
DAU-CCONNSCF-P034E1S013-R21/8” to 1/4”
DAU-CCONNSCF-P035E1S025-R11/4” to 1/8”
DAU-CCONNSCF-P036E1S025-R21/4” to 3/8”
DAU-CCONNSCF-P037E1S038-R13/8” to 1/4”
DAU-CCONNSCF-P038E1S038-R23/8” to 1/2”
DAU-CCONNSCF-P039E1S050-R11/2” to 3/8”
DAU-CCONNSCF-P040E1S050-R21/2” to 3/4”

상세 규격표 7

카탈로그넘버ModelTubing O.D.Thread Size NPT
DAU-CCONNSCF-P041E1S007-NT11/16”1/16”
DAU-CCONNSCF-P042E1S007-NT21/8”
DAU-CCONNSCF-P043E1S013-NT11/8”1/8”
DAU-CCONNSCF-P044E1S013-NT21/4”
DAU-CCONNSCF-P045E1S025-NT11/4”1/4”
DAU-CCONNSCF-P046E1S025-NT23/8”
DAU-CCONNSCF-P047E1S025-NT31/2”
DAU-CCONNSCF-P048E1S025-NT43/4”
DAU-CCONNSCF-P049E1S038-NT13/8”1/4”
DAU-CCONNSCF-P050E1S038-NT23/8”
DAU-CCONNSCF-P051E1S038-NT31/2”
DAU-CCONNSCF-P052E1S050-NT11/2”1/2”
DAU-CCONNSCF-P053E1S050-NT23/4”
DAU-CCONNSCF-P054E1S007-NT3/4”3/4”
DAU-CCONNSCF-P055E1S050-M161/2”M16×1

상세 규격표 8

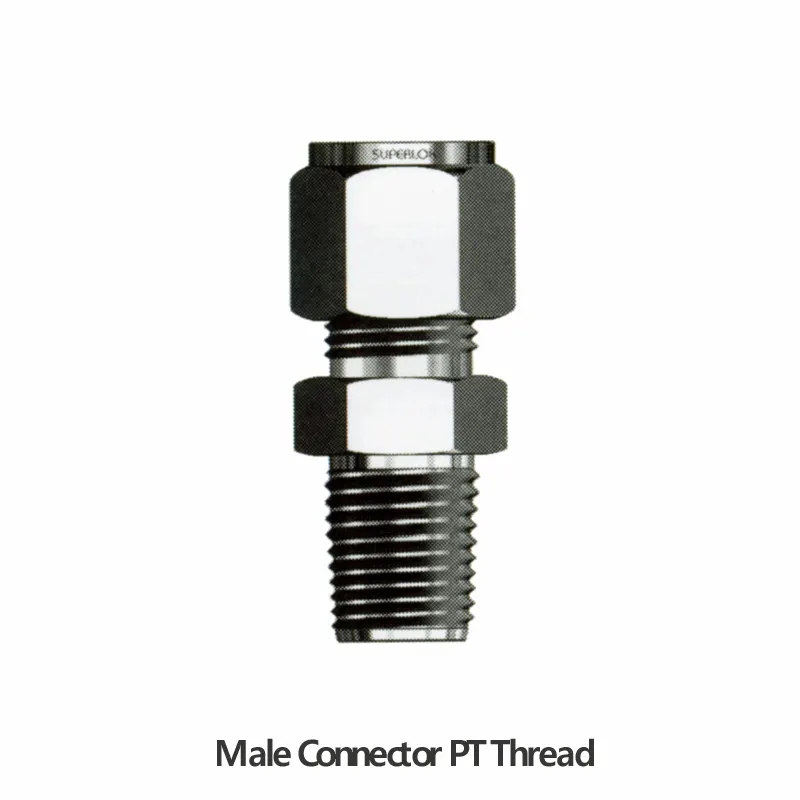

카탈로그넘버ModelTubing O.D.Thread Size PT
DAU-CCONNSCF-P056E1S013-PT11/8”1/8”
DAU-CCONNSCF-P057E1S013-PT21/4”
DAU-CCONNSCF-P058E1S025-PT11/4”1/8”
DAU-CCONNSCF-P059E1S025-PT21/4”
DAU-CCONNSCF-P060E1S025-PT33/8”
DAU-CCONNSCF-P061E1S025-PT41/2”

상세 규격표 9

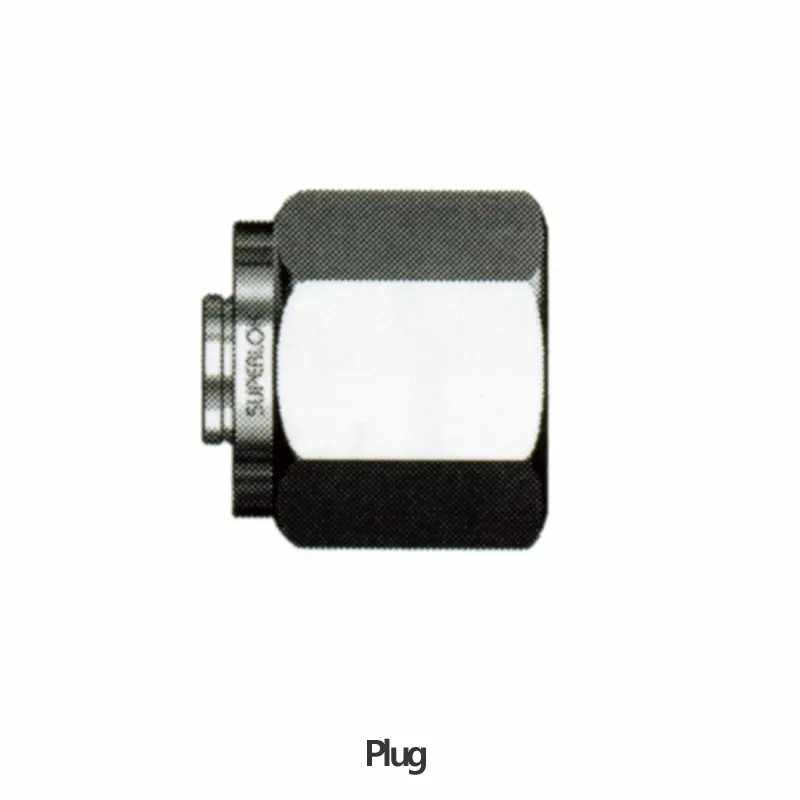

카탈로그넘버ModelTubing O.D.
DAU-CCONNSCF-P062E1S013-P1/8”
DAU-CCONNSCF-P063E1S025-P1/4”
DAU-CCONNSCF-P064E1S038-P3/8”

상세 규격표 10

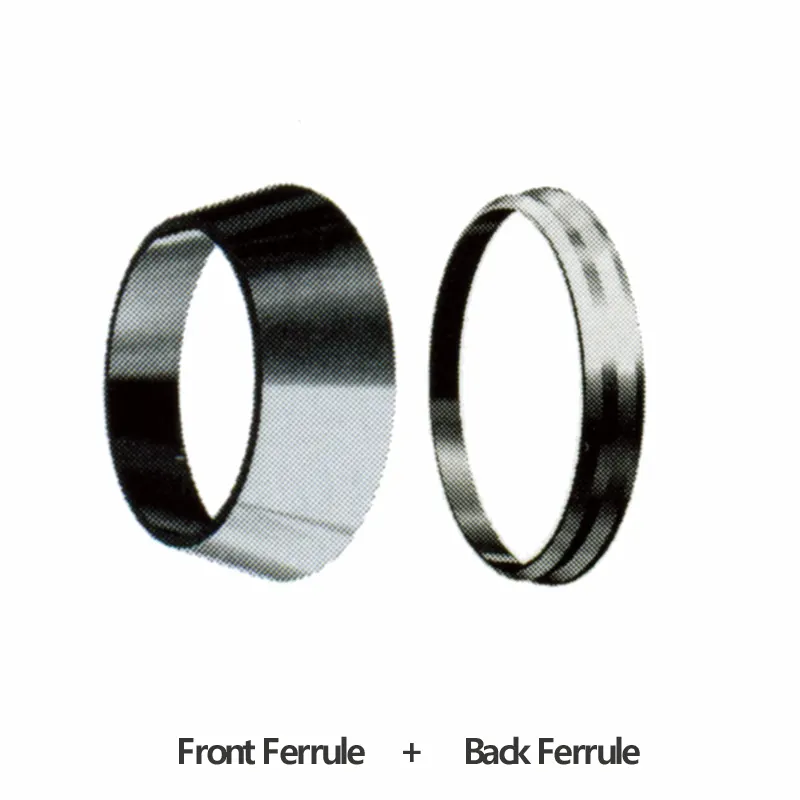

카탈로그넘버ModelTuding O.D.(Front+Back)
DAU-CCONNSCF-P084E1S007-F1/16”
DAU-CCONNSCF-P085E1S013-F1/8”
DAU-CCONNSCF-P086E1S025-F1/4”
DAU-CCONNSCF-P087E1S038-F3/8”
DAU-CCONNSCF-P088E1S055-F1/2”

상세 규격표 11

카탈로그넘버ModelTubing O.D.
DAU-CCONNSCF-P072E1S007-N1/16”
DAU-CCONNSCF-P073E1S013-N1/8”
DAU-CCONNSCF-P074E1S025-N1/4”
DAU-CCONNSCF-P075E1S038-N3/8”
DAU-CCONNSCF-P076E1S050-N1/2”

상세 규격표 12

카탈로그넘버ModelTubing O.D.
DAU-CCONNSCF-P077E1S007-C1/16”
DAU-CCONNSCF-P078E1S013-C1/8”
DAU-CCONNSCF-P079E1S025-C1/4”
DAU-CCONNSCF-P080E1S038-C3/8”
DAU-CCONNSCF-P081E1S050-C1/2”
DAU-CCONNSCF-P082E1S075-C3/4”
DAU-CCONNSCF-P083E1S100-C1"

배송/설치 가능 지역

코스모랩스는 서울 전 지역, 경기·인천 등 수도권과 부산, 대구, 대전, 광주, 울산, 세종, 청주, 천안, 아산, 전주, 원주 등 전국 주요 연구·산업 지역으로 실험실 장비 납품 상담을 제공합니다.

대형 장비와 설치형 장비는 반입 동선, 엘리베이터, 전원, 배수, 설치 공간을 확인한 뒤 배송/설치 일정을 안내합니다.

서울·수도권 전체 지역 보기

서울 전 지역

강남구, 강동구, 강북구, 강서구, 관악구, 광진구, 구로구, 금천구, 노원구, 도봉구, 동대문구, 동작구, 마포구, 서대문구, 서초구, 성동구, 성북구, 송파구, 양천구, 영등포구, 용산구, 은평구, 종로구, 중구, 중랑구

경기 주요 지역

수원시, 성남시, 의정부시, 안양시, 부천시, 광명시, 평택시, 동두천시, 안산시, 고양시, 과천시, 구리시, 남양주시, 오산시, 시흥시, 군포시, 의왕시, 하남시, 용인시, 파주시, 이천시, 안성시, 김포시, 화성시, 광주시, 양주시, 포천시, 여주시, 연천군, 가평군, 양평군

인천 전 지역

중구, 동구, 미추홀구, 연수구, 남동구, 부평구, 계양구, 서구, 강화군, 옹진군

지방 주요 연구·산업 지역

부산, 대구, 대전, 광주, 울산, 세종, 청주, 천안, 아산, 오송, 오창, 원주, 춘천, 강릉, 전주, 익산, 군산, 여수, 순천, 창원, 김해, 양산, 포항, 구미, 제주

FAQ

어떤 튜브 규격을 연결할 수 있나요?

1/16인치, 1/8인치, 1/4인치, 3/8인치, 1/2인치, 3/4인치 외경(O.D.) 튜브를 연결할 수 있으며, Union, Reducing Union, Elbow, Tee 네 가지 타입으로 제공됩니다.

서로 다른 직경의 튜브를 연결하려면 어떤 모델을 선택하나요?

Reducing Union 모델을 사용하시면 됩니다. 예를 들어 1/4"↔1/8", 3/8"↔1/4", 1/2"↔3/8" 등 이경 조합 모델이 준비되어 있습니다.

PTFE 재질로 제작할 수 있나요?

네, 고객 요청 시 PTFE(테프론) 재질로 별도 주문 제작이 가능합니다. 부식성 화학 약품이나 특수 공정에 적합합니다.
